蘇伊士edi模塊安裝圖-藍膜

蘇伊士edi模塊安裝圖

發布者:admin 2021-12-31 08:45:35 | 3625

藍膜購買EDI模塊的客戶,我們都會提供技術支持與指導,或者可以根據客戶需求提供上門安裝服務。接下來就介紹蘇伊士EDI模塊的安裝操作方式及安裝圖。

很多客戶反映自己對蘇伊士EDI模塊的安裝操作不是很熟悉,在藍膜購買EDI模塊的客戶,我們都會提供技術支持與指導,或者可以根據客戶需求提供上門安裝服務。接下來就介紹蘇伊士EDI模塊的安裝操作方式及安裝圖。

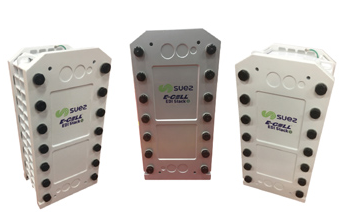

蘇伊士edi模塊

蘇伊士EDI模塊的安裝操作方式:

1、蘇伊士EDI系列膜塊的背后面壓緊板上設有兩個固定螺孔,用于將蘇伊士EDI膜塊定位在機架上。由于蘇伊士EDI膜塊本身重量較大,該處螺絲只起定位作用,不起固定作用。系統運輸時應將膜塊單獨包裝運輸。
注意:蘇伊士EDI系統在運輸移位時必須將膜塊拆下。
2、搬動膜塊時不能讓水管道或電連接著力。
3、不要將膜塊的前端和后端同時固定,因為這樣會影響膜塊極板間距離的調整。

膜塊裝配圖

管件的連接
標準膜塊為純水提供了1寸活節(部分),為濃(極)水提供了4分活節(部分),另一部分由用戶根據不同用途特殊加工,這些連接部分由PP制成。將管件與膜塊連接時,應用扳手卡住膜塊上的管件,以免其在扭力作用下被損壞。蘇伊士EDI膜塊的電源和管路連接請參見下圖。

接地
1、膜塊本身通過電源線接地。
2、應將淡水、濃(極)水的入水和出水分別接地。
3、果水流接地不當,可能引起電導率和電阻率儀讀數不準和其它問題。

電源連接和接線
直流電源應通過一個三芯電纜與蘇伊士EDI膜塊連接。
電纜通過蘇伊士EDI膜塊上的電纜密封接頭與蘇伊士EDI連接。將電纜密封接頭從蘇伊士EDI壓緊鋁板上擰下,將電纜密封接頭上的電纜壓緊旋箍擰松,再將三芯電纜的一端穿入電纜密封接頭,將電纜的三根線分別與蘇伊士EDI的三根電線通過冷壓接頭連接。蘇伊士EDI的三根電線中紅色為正極、黑色為負極,黃色為地線。確定冷壓連接無誤后,將電纜密封接頭外絲纏繞聚四氟乙烯密封帶,將外絲擰入蘇伊士EDI壓緊鋁板,將三個冷壓接頭壓入鋁板與電纜密封接頭間的空間。將電纜密封接頭上的電纜壓緊旋箍擰緊。接線盒底面有一紅色LED指示燈,當模塊通電運行時,該燈亮表示模塊電源極性接反,應將正負電源線對調。
蘇伊士EDI電源連接和接線

隔板間距
膜塊隔板間距對蘇伊士EDI膜塊很重要,它不僅關系到維持內部壓力以保證出水水質,而且關系到防止蘇伊士EDI膜塊的內部和外部泄漏。
隔板間距在出廠前已經精確調節,過度調整可能會造成膜塊的損害。
膜塊最大入水扭力為0.4MPa。在正常壓力下不應漏水,如發現漏水應停機檢查泄露位置,如間距變大可適當調整,調整后漏水問題若還是無法解決,請立即與供貨商聯系。

其實不論是蘇伊士還是其他品牌的蘇伊士EDI模塊,在安裝時都要注意根據蘇伊士EDI模塊安裝示意圖來進行操作,否則可能會導致蘇伊士EDI膜塊運行時發生故障問題。如果還是不了解操作的用戶,可第一時間聯系品牌代理商獲取技術支持。
